Introdução

O medidor de água de hélice horizontal, também conhecido como medidor de água Woltmann, é um medidor mecânico do tipo-velocidade projetado para medir grandes volumes de água em tubulações com altas vazões.

Parâmetros e especificações

Diâmetro nominal (mm)	Classe de precisão	Fluxo de carga Q	Fluxo comum Q₃	Fluxo limite Q₂	Fluxo mínimo Q₁
Diâmetro nominal (mm)	Classe de precisão	m³/h
LXL-DN80E	Nível 2	78.75	63.00	4.00	2.520
LXL-DN100E	Nível 2	125.00	100.00	6.40	4.00
LXL-DN125E	Nível 2	200.00	160.00	10.00	8.00
LXL-DN150E	Nível 2	312.50	250.00	16.00	10.00
LXL-DN200E	Nível 2	500.00	400.00	25.60	16.00
LXL-DN250E	Nível 2	787.00	630.00	102.00	25.20
LXL-DN300E	Nível 2	1250.00	1000.00	160.00	40.00

Calibre nominal (mm)	Comprimento total do hidrômetro L (mm)	Modo assistido
LXL-DN80E	225	Conexão de flange
LXL-DN100E	250	Conexão de flange
LXL-DN125E	250	Conexão de flange
LXL-DN150E	300	Conexão de flange
LXL-DN200E	350	Conexão de flange
LXL-DN250E	400	Conexão de flange
LXL-DN300E	450	Conexão de flange

Características

Alta capacidade de fluxo
Adequado para tubulações de grande diâmetro (normalmente DN50 e superiores) e condições de alto fluxo

Perda de baixa pressão
O design-direto minimiza a resistência ao fluxo e mantém a pressão do sistema

Alta precisão e confiabilidade
A relação proporcional entre a velocidade do fluxo e a rotação da hélice garante uma medição precisa

Construção Durável
Fabricado com materiais-resistentes à corrosão, com longa vida útil e baixos requisitos de manutenção

Capacidade de leitura remota
Saída de pulso opcional ou módulos de comunicação para sistemas inteligentes de gerenciamento de água

Principais aplicações

Redes municipais de abastecimento de água

Medição de água industrial (fábricas, usinas de energia, fábricas de produtos químicos)

Sistemas de água para edifícios comerciais e de grande porte

Estações de tratamento de águas residuais

Irrigação agrícola e gestão de recursos hídricos

Nossos serviços

Seleção Profissional de Produtos
Assistência na escolha do modelo certo com base no tamanho do tubo e na faixa de vazão

Opções de personalização
Suporte para diferentes classificações de pressão, requisitos de temperatura e tipos de conexão

Suporte Técnico
Orientação de instalação, comissionamento e serviços de treinamento

Serviço-pós-venda
Suporte para manutenção, calibração e peças de reposição

Integração de Sistema Inteligente
Soluções para leitura remota e sistemas inteligentes de gestão de água

Perguntas frequentes

P: Quais tamanhos de tubos são adequados para este medidor?

R: É normalmente usado para tubos DN50 e superiores, especialmente em aplicações de alto fluxo.

P: Ele pode medir água quente?

R: Sim, alguns modelos são projetados para água fria e quente (até aproximadamente 130 graus).

P: Deve ser instalado horizontalmente?

R: Ele foi projetado principalmente para instalação horizontal, mas alguns modelos suportam instalação vertical ou inclinada.

P: Suporta leitura remota?

R: Sim, pode ser equipado com saída de pulso ou módulos de comunicação para coleta remota de dados.

P: A manutenção é necessária com frequência?

R: Não, a estrutura é simples e durável, necessitando apenas de inspeção periódica.

P: Ele consegue lidar com água com impurezas?

R: Ele pode lidar com algumas partículas, mas é recomendável instalar um filtro para prolongar a vida útil.

Tag: medidor de água de hélice horizontal, fabricantes de medidores de água de hélice horizontal na China, fábrica, Medidor de água de hélice destacável, Medidor de Água de Hélice Horizontal, Medidor mecânico de água, Medidor de água selado líquido com palhetas do rotor, Medidor de Água Mecânico de Pequeno Diâmetro, Medidor de Água de Pequeno Diâmetro com Paletas Rotativas

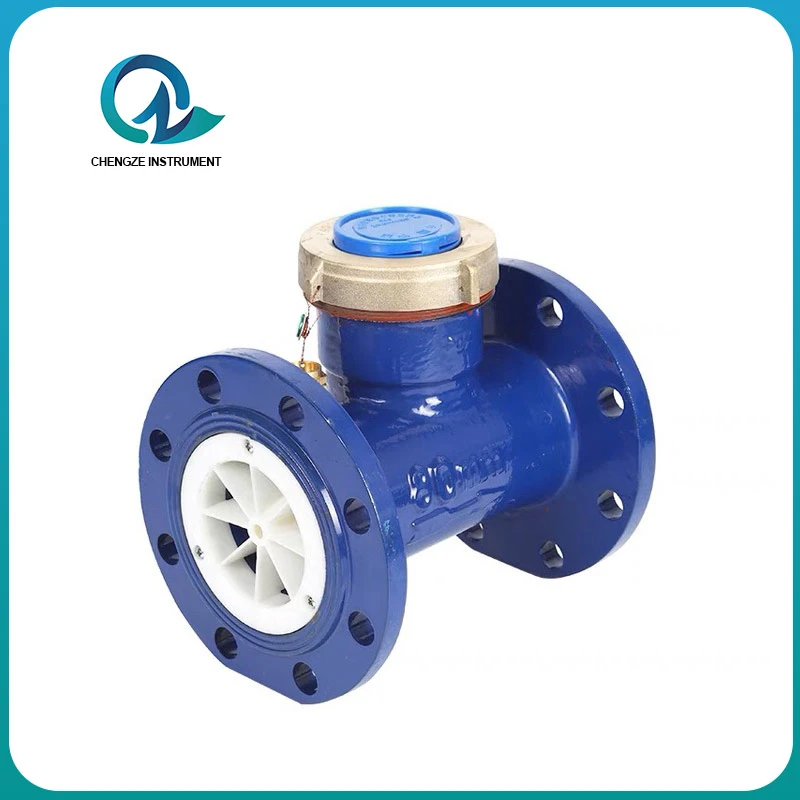

Medidor de água com hélice horizontal
